氟塑料合金液下泵

 氟塑料合金液下泵

产品品牌: 九久泵业
订购热线:0523-84319001

氟塑料合金液下泵概述

HYF(原FYS)型系列化工液下泵是立式单级单吸离心泵。用于输送不含固体颗粒和不易结晶的有腐蚀性液体(特殊定制可输送微量结晶液体)。被输送介质温度-20℃~200℃。液下泵工作部分淹没在液体内,轴封无泄漏现象。且占地面积小,使用可靠,维修方便,耐腐蚀性能强等特点。广泛适用于化工、制药、造纸、石油等工业部门。

泵型号意义说明

如:25 HY F - 41

41表示:在基本转速下泵的设计总扬程,m

F表示:泵触液部分材料代号

HY表示:耐腐蚀液下泵

25表示:泵的吸入口直径,mm

结构说明

HYF型液下泵主要由泵体、泵盖、叶轮、轴、弹性联轴器、管法兰、导轴承、中间接管、出液管、轴承架、底板、电机架等另件组成。

泵的吸入口顺着轴线方向,出口与轴线平行。

泵的转向自吸入口向电动机端看去,为顺时针方向旋转。

本泵的立式电动机以螺栓固紧电机座上,并通过弹性联轴器与泵直接传动、泵体、中间接管、泵架、出液管、管法兰,以螺栓联接构成一体,固定在底板上,泵的整体通过底板安装在容器上。HYF型泵除去触液部件外其它主要另件,如电机座、泵架,为铸铁。底板为聚丙烯制造。泵的轴向力与径向力,(包括泵运转中所产生的水压力,叶轮及转子重量等),均由轴承盒内所装单向推力球轴承,单列向心球轴承;以及滑动导轴所承受为保证泵安全正常运转。轴承以黄油润滑之,导轴承同所输送的液体润滑。因此,工作时液面必须高于叶轮中心线。

此外,HYF型耐腐蚀液下离心泵系列,因伸入容器长度L的长短不同,则又分为中间导轴承结构和无中间导轴承的结构。

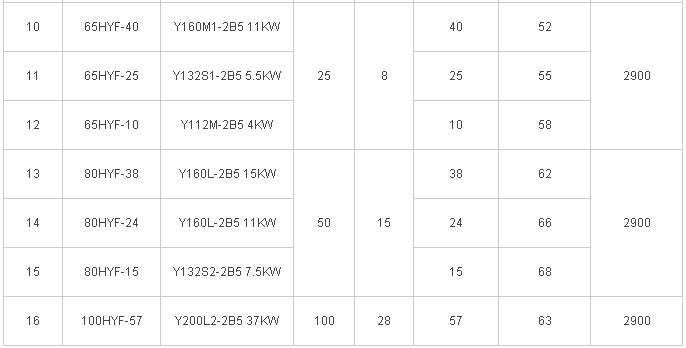

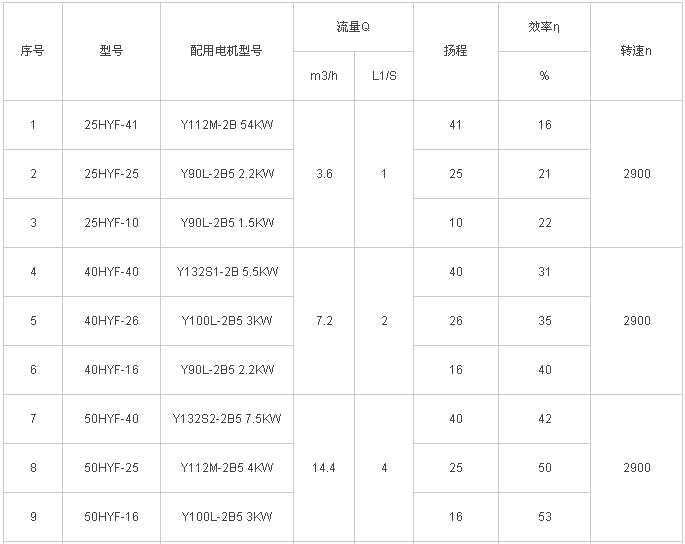

主要性能参数表
