概 述
ZM型渣浆泵是一种单级单吸悬臂卧式离心泵,在结构上吸收了国内外同类产品的优点而设计的,该泵便于安装、拆卸检修方便。
泵头部分:ZM渣浆泵为双泵壳结构,即前、后泵壳、前护板、后护板、护套、轴套组成。过流部分采用JM3制造,前、后泵壳由灰铸铁或球墨铸铁制造。泵的吐出口位置可根据需要,按45℃间隔,旋转八个不同的角度安装使用,并可根据用户要求的角度安装,叶轮前后盖板有背叶片以减少泄漏,提高泵的寿命及效率。
轴封部分:轴封有两种型式,副叶轮轴封及填料轴封。副叶轮轴封具有不稀释矿浆、密封使用寿命长、密封效果好等优点。填料密封结构简单,维修方便。
传动部分:ZM型渣浆泵可采用直接驱动,轴承座合轴承体组件结构强度高,泵轴直径大、刚性好,悬臂短,在恶劣的工况下不会弯曲和振动。轴承选用重型单列圆锥滚子轴承,能够承受泵的轴向和径向载荷。轴承采用油脂润滑。轴承体两端有轴承压盖,内有密封圈,能有效防止矿浆进入和润滑脂的外泄,保证轴承安全运行。可根据用户要求,轴承传动部位采用对开式,用稀轴润滑,降低轴温。
泵型号意义说明。
IH 50 - 32 - 160
IH表示:国际标准化工泵
50表示:进口直径
32表示:排出口直径
160表示:叶轮名义直径

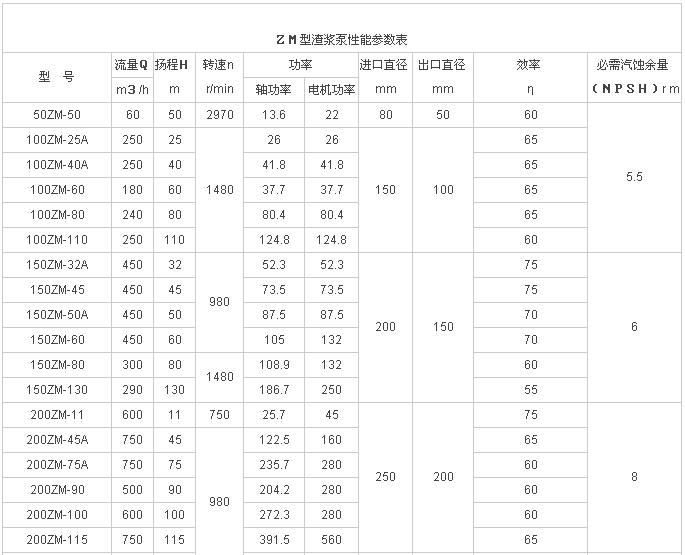

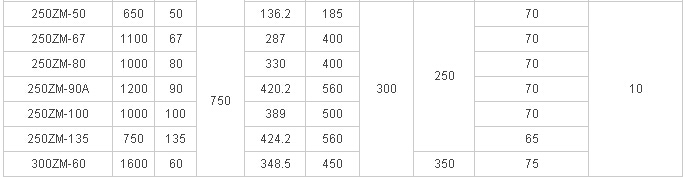

主要性能参数表
