FY型长轴液下泵
产品介绍
一、概述
FY(HY)系列立式液下泵是我公司结合国内外同类产品研制生产的一种单级单吸长轴液下式离心泵。该泵适用于输送温度为0～105℃，不含固体颗粒、磨料的腐蚀性介质。
如输送介质含有少量固体颗粒，可选用我公司生产的LJYA系列悬臂式液下泵或采用半开式叶轮。
泵的性能范围：流量为1.6～400m3/h，扬程为5～80m。
根据所输送介质的不同、FY(HY)系列立式液下泵接触液体部分的材质可选用304、304L、316、316L铸钢、铸铁等材料制造。
二、泵型号意义的说明
50FY(HY)-25A
50——泵吸入口直径（mm）
FY——不锈钢立式液下泵代号
HY——铸铁立式液下泵代号
25——标准转速下、叶轮未切割时额定扬程（m）
A——叶轮切割顺序
三、主要技术参数
|
型号 |
额定转速 |
额定转速 | ||||
|
流量 |
扬程 |
电机功率 |
流量 |
扬程 |
电机功率 | |
|
25FY（HY）-25 |
3.6 |
25 |
2.2 |
1.6 |
6 |
0.75 |
|
25FY（HY）-41 |
3.6 |
41 |
4 |
1.6 |
10 |
1.5 |
|
25FY（HY）-50 |
3.2 |
50 |
5.5 |
1.6 |
12.5 |
1.5 |
|
25FY（HY）-80 |
3.2 |
80 |
11 |
1.6 |
20 |
2.2 |
|
40FY（HY）-16 |
7.2 |
16 |
2.2 |
3.6 |
4 |
1.1 |
|
40FY（HY）-26 |
7.2 |
26 |
3 |
3.6 |
5 |
1.1 |
|
40FY（HY）-40 |
7.2 |
40 |
4 |
3.6 |
10 |
1.5 |
|
40FY（HY）-50 |
6.3 |
50 |
5.5 |
3.2 |
12.5 |
1.5 |
|
40FY（HY）-80 |
6.3 |
80 |
11 |
3.2 |
20 |
2.2 |
|
50FY（HY）-25 |
14.4 |
25 |
4 |
7.2 |
6 |
1.5 |
|
50FY（HY）-40 |
14.4 |
40 |
7.5 |
7.2 |
10 |
2.2 |
|
50FY（HY）-50 |
12.5 |
50 |
7.5 |
6.3 |
12.5 |
2.2 |
|
50FY（HY）-80 |
12.5 |
80 |
15 |
6.3 |
20 |
3 |
|
65FY（HY）-25 |
28.8 |
25 |
5.5 |
14 |
6 |
1.5 |
|
65FY（HY）-40 |
28.8 |
40 |
11 |
14 |
10 |
3 |
|
65FY（HY）-50 |
25 |
50 |
11 |
12.5 |
12.5 |
3 |
|
65FY（HY）-80 |
25 |
80 |
18.5 |
12.5 |
20 |
3 |
|
80FY（HY）-15 |
54 |
15 |
5.5 |
27 |
4 |
0.75 |
|
80FY（HY）-24 |
54 |
24 |
11 |
27 |
6 |
1.1 |
|
80FY（HY）-38 |
54 |
38 |
15 |
27 |
9 |
1.5 |
|
80FY（HY）-50 |
50 |
50 |
22 |
25 |
12.5 |
2.2 |
|
80FY（HY）-80 |
50 |
80 |
30 |
25 |
20 |
4 |
|
100FY（HY）-23 |
100 |
23 |
11 |
50 |
5 |
2.2 |
|
100FY（HY）-37 |
100 |
37 |
15 |
50 |
9 |
3 |
|
100FY（HY）-50 |
100 |
50 |
30 |
50 |
12.5 |
4 |
|
100FY（HY）-80 |
100 |
80 |
45 |
50 |
20 |
7.5 |
|
125FY（HY）-12 |
100 |
50 |
45 |
100 |
12 |
7.5 |
|
125FY（HY）-20 |
200 |
80 |
75 |
100 |
20 |
15 |
|
125FY（HY）-32 |
100 |
32 |
18.5 | |||
|
125FY（HY）-50 |
100 |
50 |
30 | |||
|
150FY（HY）-20 |
200 |
20 |
30 | |||
|
150FY（HY）-32 |
200 |
32 |
45 | |||
|
150FY（HY）-50 |
200 |
50 |
55 | |||
|
200FY（HY）-20 |
400 |
20 |
45 | |||
|
200FY（HY）-32 |
400 |
32 |
75 | |||
|
200FY（HY）-50 |
400 |
50 |
90 | |||

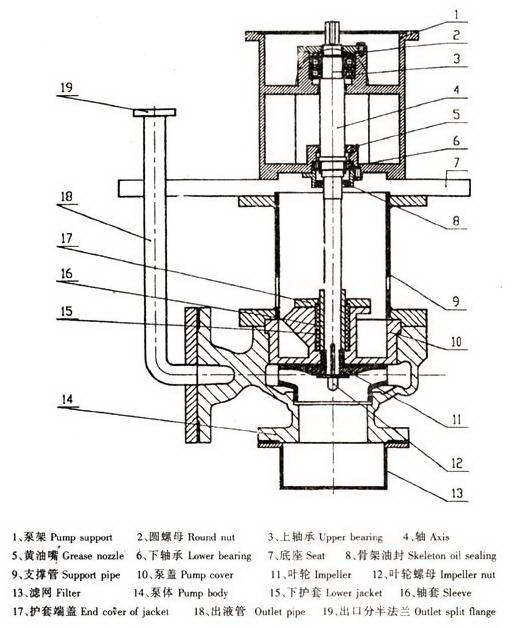

四、FY(HY)系列立式液下泵结构图
