一、概述
    1)JQWL潜水排污(沙)泵是我公司在传统式潜水泵的基础上精心设计的，特别是针对矿井、涵洞、隧道排水排沙特别工况的设计。叶轮设计宽流道，泵采取钢板焊接，可在60％的泥沙(浆)的环境中使用，如输送腐蚀性介质，可采用防腐蚀材料制作。叶轮采取嵌硬质合金环，对于有浓度的沙石泥浆，耐磨性是传统潜水泵的十倍以上，是大型矿区、深度矿井、大型隧道最理想的排沙和排水设备。
    2)JQWL型潜水排污(沙)泵突破了传统的设计理念，电机安装在出水段的下方，电机外壳有双层过水外壳设计，水泵排出的水全部通过电机夹层通过，让水从电机夹层强行流动，强制水冷却电机，使电机正常运转，不会发热，因此，大幅度提高了电机的效率和抗过载的能力，降低了电能，提高了电机的使用寿命，若排水发生水源中断，则止回阀关闭，电机则低负荷运转，发热低，电机夹层中的水还在，能吸收热能从外部蒸发，不会积累热量而烧坏电机，双层过水夹层设计，既解决了电机发热，又解决了轴承和散热问题，所以电机使用寿命会更长。
    3)JQWL型潜水排污(沙)泵可立卧两用，可陆地使用(如果水位低于叶轮中心，必须安装底阀)，可潜入水中使用。该泵设计有机械密封，设计有轴承储油室、储水室、防爆阀、轴封室等联合保护装置，轴承储油室采用稀机械油润滑轴承，提高了轴承的使用寿命，储水室设计有排水小孔，采用机械密封与电机轴承室安全隔开，第一次使用前储水室加入少量的水，泵可断水空转，不会损坏机械密封，由于泵是立式安装，储水室即使加入水也会形成空气室，万一机封泄露，可通过排水小孔排出，轴封室能使电机的轴封处在空气的保护中，不会与高压水直接接触，这样电机轴封长期处在低压状态下，使轴封密封更加可靠，电机轻易不易进水，使用寿命更长。
    4)排水小孔是轴孔泄露水排出口，能使密封室与轴封处安全隔开，始终保持与泵腔处的压力相等，所以不允许堵死排出水管。
    5)储水室设计在电机轴承与泵轴之间，上下两套机械密封，密封安全，将两者之间隔开，并设计有二个排水小孔，正常使用时，储水室储有少量的水，水位至排出口，万一机械密封产生泄露可通过排出口排出，储水室中压力始终是常压，这样从外部润滑，冷却了机械密封，即使开空泵，也起到了保护机械密封的作用。
    6)安全阀是电机运转过程产生热量而形成高压蒸汽、压力过大、会使电机产自动泄压安全保险装置，还具有防止电机长期潜在水中主腔内容易产生潮气的作用。
    7)JQWL型潜永排污(沙)泵，顾名思义就是设计排泄杂污、叶轮为宽流道设计、耐腐耐磨材料制作，能通过60％左右的泥沙，且叶轮口环处，设计有耐磨合金口环，防止叶轮口环磨损，降低水泵使用效率，提高了使用寿命，可水陆两用，设计有储水室，可断水使用，没有限制空转的限制，实现无人看守，自动化操作，是大型矿区、露天矿井、隧道、市政工程挖掘排沙排水最理想的设备。

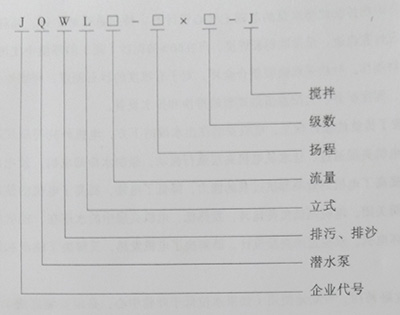

二、型号说明

三、环境条件

    1)海拔不超过1000m；

    2)环境空气最高温度：煤矿井下≤35℃；户外≤40℃；

    3)环境空气最低温度为-15℃；

四、水质条件

    石英沙含量≤30%（重量比）   水的PH值  6.6~8.5；

    固体粒径≤10mm（同铁丝筛网孔径）   水温 ≤40℃；

    水的密度≤1200kg/㎥；

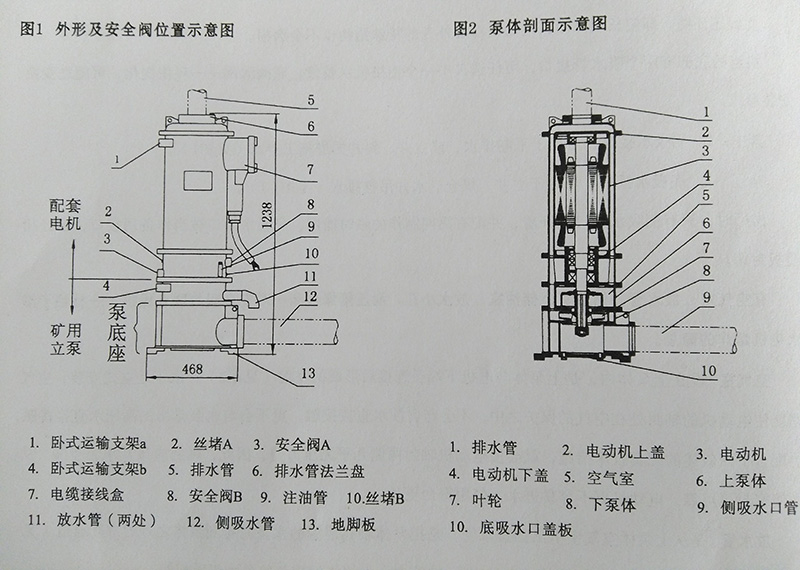

五、主要结构

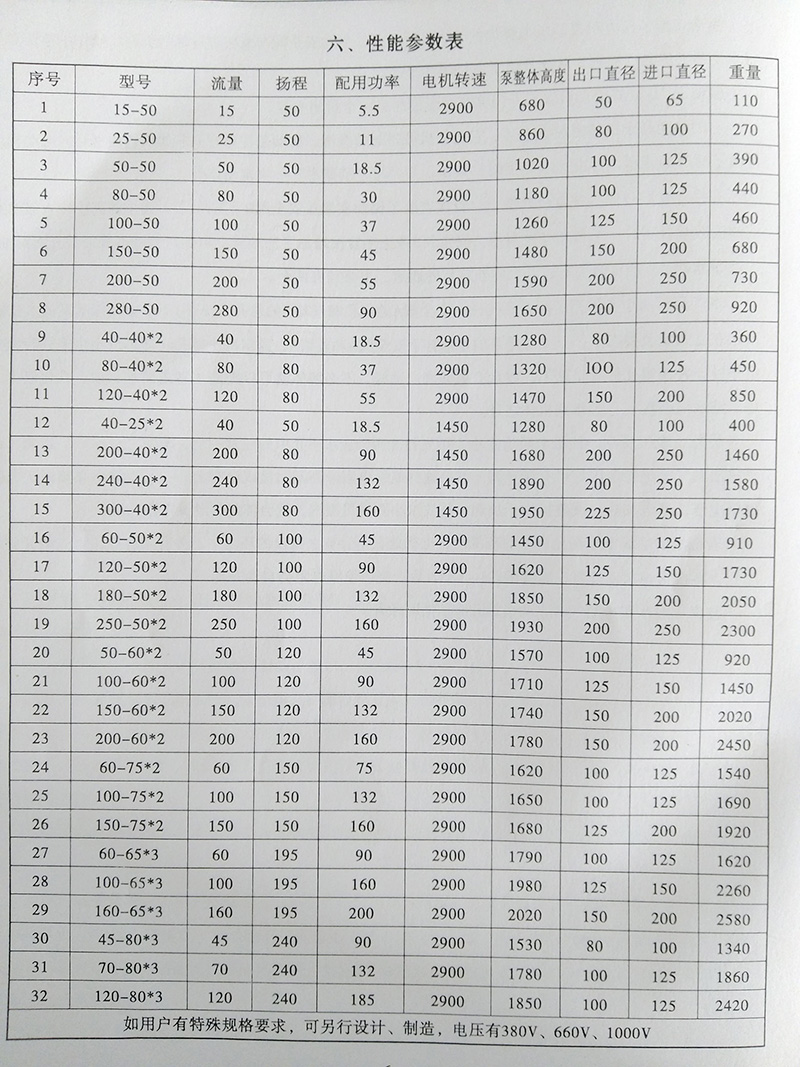

六、性能参数表
